Mikropale iniekcyjne

Jeśli fundament ma stanąć na gruncie słabonośnym lub nasypowym, działka jest wyraźnie nachylona albo wysoki poziom wód gruntowych utrudnia klasyczne posadowienie, sama ława fundamentowa często nie daje wystarczającego zapasu bezpieczeństwa. W takiej sytuacji mikropale iniekcyjne przenoszą obciążenia głębiej, do warstw gruntu o większej nośności, dzięki czemu pozwalają budować lub wzmacniać obiekt bez rozległej ingerencji w teren.

To rozwiązanie stosujemy zarówno pod nowe obiekty, jak i przy wzmacnianiu istniejących fundamentów, gdy trzeba ograniczyć osiadanie, wykonać podbicie albo przygotować konstrukcję do większych obciążeń. Typowa średnica mikropali mieści się w zakresie od 42 do 300 mm, co ułatwia dopasowanie technologii do domu jednorodzinnego, obiektu przemysłowego czy podpory mostowej, a także do prac w zwartej zabudowie. Mała średnica nie oznacza małej skuteczności. Dobrze zaprojektowane mikropale fundamentowe osiągają wysoką nośność przy użyciu lekkiego sprzętu, dlatego sprawdzają się tam, gdzie klasyczne palowanie byłoby zbyt inwazyjne albo zwyczajnie niepraktyczne pod względem organizacyjnym. Sprawdzają się także tam, gdzie dostęp sprzętu ogranicza szerokość wjazdu albo wysokość pomieszczeń.

Czym są mikropale iniekcyjne i kiedy znajdują zastosowanie?

To małośrednicowe elementy posadowienia głębokiego, instalowane bezpośrednio w gruncie i zespolone z podłożem przez ciśnieniową iniekcję zaczynu cementowego. Ich zadanie jest proste: ominąć słabą strefę przy powierzchni i przekazać ciężar budynku niżej, tam, gdzie grunt pracuje stabilniej.

Po tę technologię sięga się wtedy, gdy podłoże ma niską nośność, teren jest pochyły, poziom wód gruntowych jest wysoki albo dostęp do miejsca robót jest ograniczony. Z tego powodu często wybiera się ją pod domy jednorodzinne, przy rozbudowach i modernizacjach, a także pod podpory mostowe oraz do wzmacniania istniejących fundamentów. Sprawdza się również wtedy, gdy nie ma miejsca na ciężką wiertnicę ani duże wykopy, na przykład w piwnicy, przy ścianie granicznej lub w gęstej zabudowie. Zlecenia w tak wymagających warunkach realizujemy między innymi w Katowicach, Tychach i Krakowie.

Konstrukcja mikropala zależy od funkcji i obciążenia. Rdzeń może stanowić rura stalowa, pręt albo wiązka lin, czyli zbrojenie mikropala dobierane do pracy na ściskanie, a w razie potrzeby także na wyrywanie. Wariant samowiercący łączy wiercenie i montaż w jednym cyklu, dlatego dobrze radzi sobie na terenach podmokłych oraz niestabilnych. Mikropale wiercone dają większą kontrolę nad geometrią otworu i parametrami iniekcji. Mikropale wciskane nie wymagają wiercenia, więc ograniczają urobek i ryzyko naruszenia sąsiednich elementów konstrukcji.

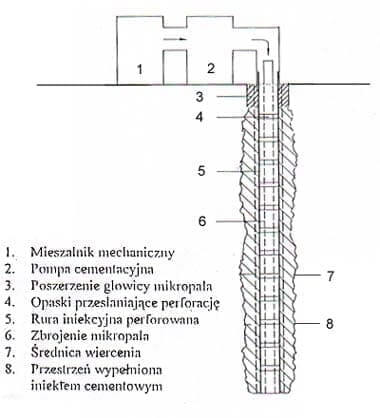

Sam proces wykonania zwykle obejmuje wyznaczenie osi pala, instalację elementu nośnego, podanie zaczynu cementowo-wodnego i jego związanie w gruncie. Po stwardnieniu powstaje nośna strefa współpracy z gruntem, która przejmuje obciążenia z fundamentu i przekazuje je na większą głębokość. Przy niskich pomieszczeniach dobieramy krótsze odcinki robocze i lekki zestaw wiertniczy.

Gdy budynek już stoi, sygnałem do analizy są powtarzające się rysy, nierówne osiadanie posadzek, planowana nadbudowa albo zmiana sposobu użytkowania obiektu. Wtedy najpierw oceniamy warunki gruntowe i obciążenia, a dopiero potem dobieramy typ pala oraz zbrojenie.

Dlaczego mikropale fundamentowe są skuteczniejszym rozwiązaniem niż tradycyjne wzmocnienia?

Są skuteczniejsze od tradycyjnych wzmocnień wtedy, gdy słaby grunt zalega poniżej stopy fundamentu. Poszerzenie ławy, lokalna wymiana gruntu czy dobetonowanie poprawiają tylko strefę przy powierzchni, natomiast mikropale fundamentowe przenoszą siły głębiej, do warstw rzeczywiście nośnych. Taka różnica decyduje o trwałości efektu.

Dla inwestora oznacza to mniejsze ryzyko dalszych osiadań i większą przewidywalność pracy konstrukcji. Mała średnica oraz możliwość wykonania lekkim sprzętem zmniejszają zakres rozbiórek, ilość urobku i utrudnienia na działce. To ważne przy istniejących budowlach, mostach i obiektach, które muszą pozostać w użytkowaniu podczas robót. Tak rozumiane palowanie wzmacniające fundamenty nie polega na zwiększaniu masy starego fundamentu, lecz na zmianie drogi przepływu sił w gruncie.

Nie każda technologia palowa daje taką elastyczność. Gdy jest dużo miejsca i występują bardzo duże obciążenia, pale CFA formowane świdrem ciągłym albo kolumny DSM mogą być rozsądnym uzupełnieniem lub lepszym wyborem dla części zakresu. Gdy jednak liczy się praca przy ograniczonej wysokości, bliskość sąsiednich ścian, wysoki poziom wód gruntowych lub konieczność etapowania robót, mikropale iniekcyjne zwykle dają lepszy stosunek skuteczności do skali ingerencji. Ograniczenie drgań i hałasu ma tu znaczenie praktyczne, a nie marketingowe.

Jeżeli planują Państwo podbicie fundamentów bez rozbiórki obiektu, prosimy przesłać projekt i rozpoznanie gruntu. Dobierzemy wariant samowiercący, wiercony albo wciskany do rzeczywistych warunków, a nie do schematu.

Jakie korzyści techniczne zapewnia wybór mikropali iniekcyjnych?

Największą korzyścią jest możliwość precyzyjnego doboru mikropala do zadania. Dobieramy średnicę, długość, technologię wykonania i ilość stali tak, aby uzyskać wymaganą nośność mikropali na ściskanie lub wyrywanie przy możliwie małej ingerencji w budynek oraz otoczenie. To dlatego mikropale iniekcyjne są rozwiązaniem ekonomicznym. Płacą Państwo za realną pracę konstrukcyjną, a nie za nadmiar robót ziemnych.

Na placu budowy liczy się nie tylko sama nośność, ale też kontrola procesu. Sprawdzamy przebieg wiercenia lub wciskania, głębokość, zużycie zaczynu, zgodność zbrojenia z projektem i warunki dostępu sprzętu. Przy obiektach o ograniczonej wysokości przygotowanie robót obejmuje zwykle podział prac na krótsze odcinki oraz dobór zestawu, który mieści się w istniejącej przestrzeni. W praktyce oznacza to mniej niespodzianek w trakcie realizacji i łatwiejsze etapowanie robót przy obiekcie czynnym.

Najważniejsze korzyści techniczne to:

• Szeroki zakres średnic od 42 do 300 mm pozwala dopasować nośność do domu, rozbudowy lub cięższego obiektu.
• Iniekcja cementowa poprawia współpracę pala z gruntem, co przekłada się na stabilniejsze przenoszenie obciążeń.
• Lekki sprzęt ułatwia prace na działce z ograniczonym dojazdem i przy istniejących budynkach.
• Wersje samowiercące skracają montaż na gruntach podmokłych, mikropale wiercone dają wysoką kontrolę procesu, a mikropale wciskane ograniczają ingerencję w sąsiednie konstrukcje.
• Dobór zbrojenia do funkcji pala pozwala bezpiecznie przenosić siły ściskające, a w razie potrzeby także wyrywające.

Cena mikropali zależy głównie od głębokości posadowienia, średnicy, rodzaju gruntu, poziomu wody gruntowej, ilości stali i wybranej technologii. Dlatego rzetelna wycena wymaga projektu lub choćby danych geotechnicznych oraz informacji o obciążeniach. Aby otrzymać ocenę rozwiązania i wycenę, prosimy przesłać rzut fundamentów, przewidywane obciążenia oraz wyniki badań gruntu przez formularz kontaktowy.

Najważniejsze informacje:

• Mikropale iniekcyjne przenoszą obciążenia do głębszych, nośnych warstw gruntu, dlatego sprawdzają się na gruntach słabonośnych, nasypowych i przy wysokim poziomie wód gruntowych.
• Wzmacnianie fundamentów mikropalami ogranicza osiadanie, umożliwia podbicie istniejących fundamentów i przygotowuje obiekt do większych obciążeń bez rozległych wykopów.
• Mała średnica mikropali i użycie lekkiego sprzętu ułatwiają prace w piwnicach, zwartej zabudowie oraz tam, gdzie dostęp i wysokość są ograniczone.
• Dobór technologii samowiercącej, wierconej lub wciskanej pozwala dopasować wykonanie do podmokłego terenu, wymaganej kontroli procesu i ochrony sąsiednich konstrukcji.
• Skuteczność mikropali fundamentowych wynika z trwałej zmiany drogi przepływu sił w gruncie, co daje większą przewidywalność pracy konstrukcji niż tradycyjne poszerzanie ław czy wymiana gruntu.
• Precyzyjny dobór średnicy, długości i zbrojenia mikropala pozwala uzyskać wymaganą nośność na ściskanie lub wyrywanie przy małej ingerencji w budynek i otoczenie.
• Na rzetelną wycenę mikropali wpływają głębokość posadowienia, rodzaj gruntu, poziom wody gruntowej, ilość stali oraz dane projektowe i geotechniczne.
